Izašao je novi Revit 2024! U ovom izdanju ćete videti željno očekivane dodatke i poboljšanja kao što su alatke “Site design”, tamna tema i modernije korisničko okruženje. Detaljnije ćemo predstaviti neke od njih, a ako želite da saznate više, posetite Product Help.
Produktivnost dizajna
– “My Insights” na Revit početnoj stranici – Dobijate personalizovane uvide na osnovu vašeg načina rada i posla koji obavljate; Saznajte vredne informacije (nove funkcije, komande, tokove rada)
– Tamna tema
– Novi “template” fajlovi za metrički i imperijalni sistem za objedinjene discipline
– Novi “sample” model
– “Project Browser” sa novom opcijom “Search“ – ova opcija je trajno na vrhu Project Browser-a; Odmah označava ključne reči
– Parametar visine u okviru opcije „scope box“
– “Color Books Browser”
– Vizualni stil tekstura – Prikazuje teksture elemenata u modelu bez renderovanja
– Poboljšanja na relaciji Revit – Twinmotion – automatska sinhronizacija softvera Twinmotion sa najnovijim ažuriranjem Revit modela

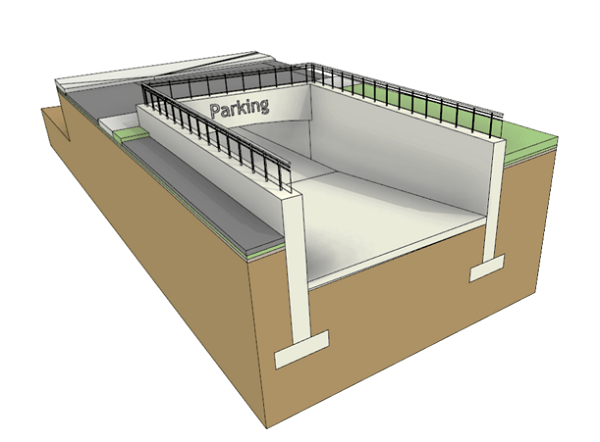

– “Site design” – potpuna reorganizacija i promena alata za topografiju, Toposolids – Metode kreiranja: Linijama i tačkama za manipulaciju, Pomoću CAD-a ili uvozom koordinata tačaka; Konvertovanje Toposurfaces u Toposolids; Sistemska familija sa parametrima instance i tipa; Pravljenje složenog tipa Toposolid-a sa slojevitom strukturom; Parametari uključuju nagib, obim, površinu, zapreminu, visinu dna i vrha i debljinu; Skicirajte bilo koju granicu kako biste napravili podelu i dobijenom delu dodelite debljinu; Building Pads više ne postoje, ali oni koji su nacrtni u ranijim verzijama, mogu da se menjaju; Iskopavanja topografije rade se preko familija void masa (mogu se bušiti tuneli); Isecanje Toposolid-a elementima različitih kategorija (Walls, Floors, Structural Foundations…); Podešavanje po želji prikaza kontrolnih tačaka.
– Nove opcije poravnanja za “Free form” armaturu – Odabir opcije “Bar Alignment” u “Properties” paleti prilikom postavljanja armature “free form” – Vertikalni položaj za poprečnu armaturu duž dvostruko zakrivljene putanje – Površina na koju se postavljaju paralelne ili upravne šipke može se odabrati prilikom postavljanja seta armature
– Orjentacija uzengija za armaturu “Free Form” – Rotiranje krajeva šipki uzengija napravljenih od poravnate armature “Free Form”; Rotiranje uzengija pritiskom na tastaturi na “Space bar”
– MEP fabrication – Ojačavanje kanala – Nova MEP Fabrication komanda za ojačavanje kanala; Postavite unutrašnje i spoljašnje ojačivače na pravougaone, okrugle i ovalne kanale; Tablice sa količinama mogu kvantifikovati ojačivače po kanalu i po podkomponentama ojačivača; Omogućemo izvoženje kanala za fabrikaciju sa rupama na osnovu unutrašnjih ojačivača; Familije za ojačavanje kanala mogu se preuzeti kroz “Load Autodesk Family” opciju
– Mogućnost korišćenja novih parametara visine u filterima – Svi parametri visine, na bilo kom kraju MEP segmenta, mogu se dodati u filterima bilo kog pogleda; Sada je moguće odabrati parametre (Lower / Upper End Bottom of Insulation Elevation, Lower / Upper End Centerline Elevation, Lower / Upper End Obvert Elevation, Lower / Upper End Top Elevation, Lower / Upper End Top of Insulation Elevation)
– Debljina zida cevi kao ugrađeni parametar – “Wall thickness” parametar je sada dostupan kao ugrađeni parametar; “Wall thickness” parameter je dostupan za Oznake, Tablice sa količinama i Filtere
– Sakrijte izolaciju kada ste sakrili kanal ili cev – Sakrivanje kanala sa izolacijom korišćenjemi Isključivanja vidljivosti kategorije, Selektovati neizolovani kanal i nakon toga “Hide by Category”, Selektovanje izolovanog kanala bez selektovanja izolacije i biranje opcije “Hide”; važi i za kategorije Kanalski fitinzi, Kanalski aksesoari, Cevi, Cevni fitinzi, Cevni aksesoari
Simulacija i analiza
– “Sun Settings” u ribonu
– Dostupne solarne studije u intervalima u sekundama
– “Sun Paths” u perspektivnim prikazima

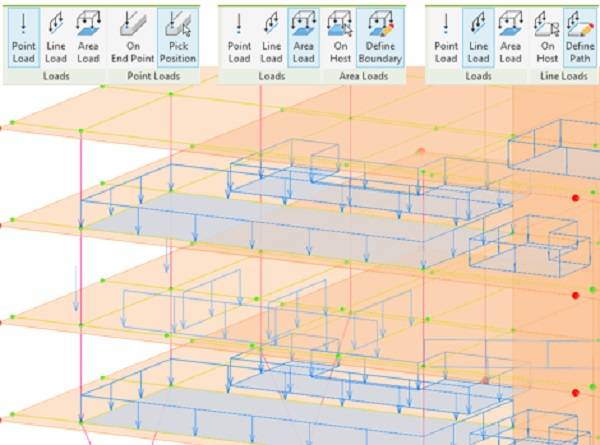

– Poboljšane varijacije postavljanja opterećenja – Korisnici sada mogu aplicirati “Hosted” opterećenja na određene oblasti (“Panels” i “Members”) i dodatno mogu kopirati opterećenja na druge “Host” elemente; Tačkasto opterećenje može biti postavljeno bilo gde na “Host” elementu; Opterećenja mogu biti ograničena (ili ne) na granice “Host” elementa
– Prilagođeno predstavljanje opterećenja (bojom i šrafurom) u zavisnosti od vrste opterećenja ili slučajeva opterećenja

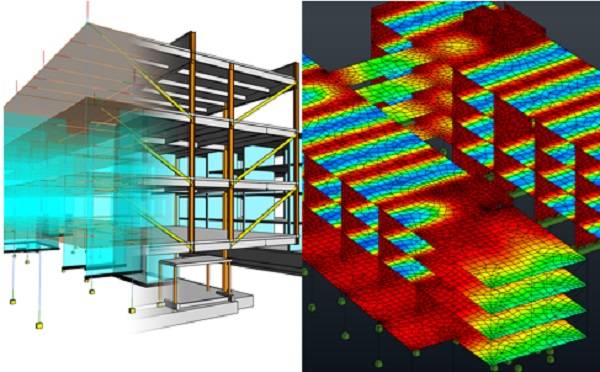

– Bolja koordinacija između fizičkog i analitičkog modela – Sada se mogu udružiti više analitičkih panela ili elemenata jednom fizičkom objektu (ili obrnuto)
– Detaljni rezultati za povezivanje automatizovanih pravila
– Proračun za protok i pad pritiska – dodati su u MEP proizvodnu mrežu; Dodat je “Fluids” tab u okviru “Fabrication Settings” u kome je moguće podesiti tip fluida i temperaturu; Parametar hrapavosti dodat je pravim deonicama; Proračuni se rade u pozadini dok modelirate; Rezultati za prave deonice su prikazani u Properties delu
– Proračun kanalske mreže na nivou sistema – Uvedena je mogućnost proračuna kanalske mreže na nivou sistema i ovo je nova opcija unutar “Mechanical Settings” sekcije; Proračuni se sada odvijaju u pozadini; Poboljšan je rad u situaciji kada imamo deonicu sa paralelnim protokom
– Zahtevana snaga (Demand loads) za analitičke elektro uređaje – Faktor potražnje (Demand factor) se sada odnosi na analitičke proračune; Ove novine su vidljive u okviru “Analytical Equipment Loads” i “Analytical Area Based Loads”; Vrednosti su vidljive u “system browser” prozoru
– Nejednovremena (non-coincident) opterećenja za analitičke proračune – Definisanje, grupisanje i računanje različitih opterećenja; Pogućnost da opterećenja proglasimo za backup ili standby; Automatski proračun konektovanog i zahtevanog opterećenja.
Cloud podaci i interoperabilnost

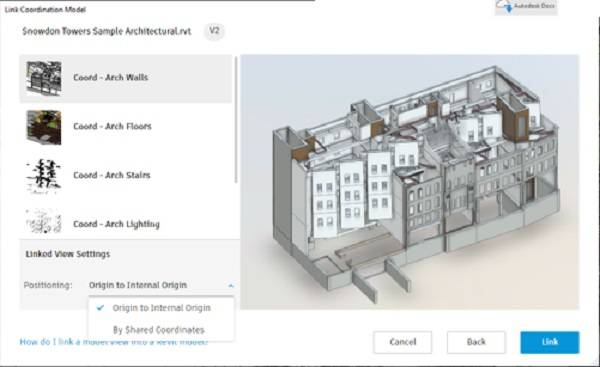

– Linkovanje koordinacionih modela iz Autodesk Docs – Povežite koordinisani model (modele ili prikaze) sa trenutnim Revit projektom, – Brzo pristupanje svojstvima objekata koordinacionog modela
– Prozor “Manage Links” za koordinacione modele – Povežite koordinisani model (modele ili prikaze) sa trenutnim Revit projektom, – Brz pristup svojstvima objekata koordinacionog modela
– Pristup “Properties” panelu elementima koordinacionog modela
– “Snap” tačaka za objekte koordinacionog modela
– Podešavanje putanje za keš “cloud” modela – Povezivanje koordinisanih modela (modela ili prikaza) sa trenutnim Revit projektom
– Opcije linkovanja i ubacivanje PDF formata u Revit LT i Design Automation API – proširena mogućnost prikazivanja PDF-a za korisneke softvera Revit LT
– Poboljšanje veze Revita ka Robotu
Optimizacija projektovanja
– Dynamo za Revit 2.17
– Ažuriranja za Dynamo Player i Generative Design uz primere
– Poboljšani SDK dokumentacija za čelične spojeve – Detaljni vodič za kreiranje čeličnih veza
– Podesiva veličina dodatnih dijaloga
– Revit Macro bezbednosna poboljšanja
– Poboljšan API
Efikasnija izrada dokumentacije
– Postavljanje više prikaza i tabela na list papira odjednom
– Poboljšanje opcije “Moved Aligned to Sheet”

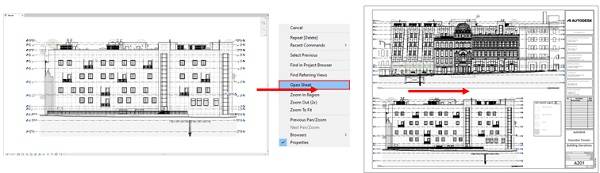

– Otvaranje lista papira direktno iz oblasti za crtanje
– Tabele za “Revision Cloud”
– Poravnanje šrafura na površinama sa izlomnjenim ravnima
– Detalji savijanja šipki na crtežima armature
– Detalji savijanja šipki u rasporedima armature
– Podešavanje plana 2D elemenata u 3D familijama
– Promena visine svih redova tabele
